空氣懸浮離心鼓風機是應用空氣懸浮軸承,，葉輪,，永磁同步高速電機,，變頻器，控制器,，冷卻系統等多項技術的壓縮空氣生產系統,，是一種單段離心式鼓風機,，與由變頻器驅動的永磁同步電動機相連的產品,。
1,、渦殼
使用鋁合金鑄造的渦殼，在吸入側呈水平方向,，在出口側呈垂直方向或水平方向,，其材質和效率都能達到理想要求。

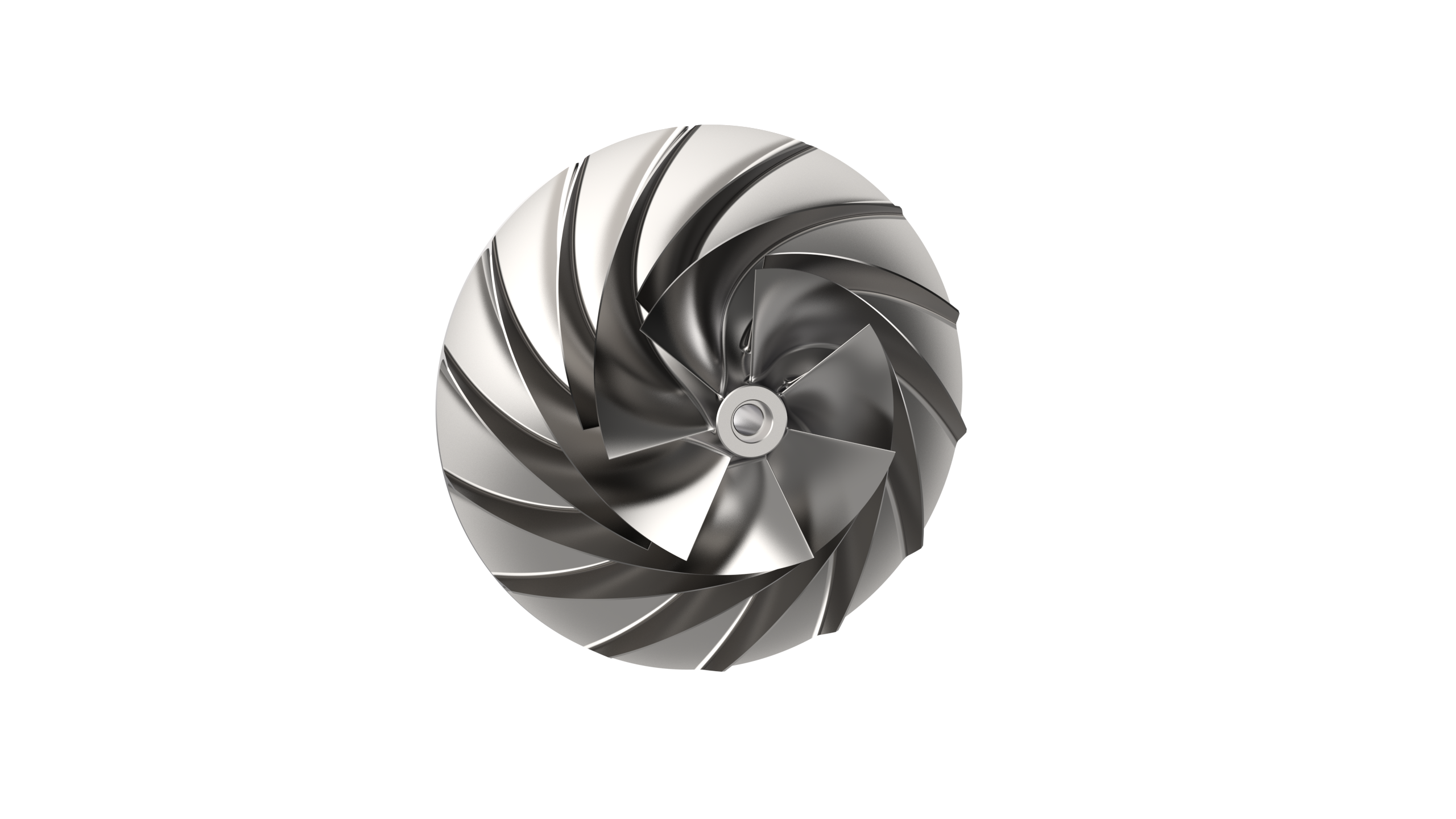

2,、高精度葉輪
空氣懸浮離心鼓風機葉輪選用高強度航空鋁材,，由5軸機床精加工制造而成。葉輪具有優秀的耐磨,、抗變形能力,，葉輪與電動機采用直聯方式連接，主軸使用鈦合金材料,，葉輪效率可達98%,，葉輪使用壽命達30年以上。
3,、無油空氣懸浮軸承
空氣懸浮軸承是由軸回轉時形成的壓力在軸周圍產生的空氣使軸浮揚。傳統的高速渦輪機械必需使用的復雜的油性軸承和油線以及油過濾器等,，而空氣懸浮軸承都不需要,，所以簡化了系統而且排出的空氣里決不會有油的成分，避免再次污染,，是真正的免潤滑油鼓風機,。
啟動原理：?jiǎn)?dòng)前軸和軸承之間有物理性的接觸，啟動時軸和軸承相對運動以產生空氣壓力,，軸回轉的時候,，軸周圍的空氣流動(速度能量)變換成壓力，使回轉軸自轉,，在軸達到一定的回轉速度時空氣壓力使得軸浮揚,，并起到潤滑作用?？諝廨S承與滾珠軸承等不同,，無物理性接觸，所以無需潤滑油，幾乎沒有能量的損失,，因而可以提高系統的效率,。
4、超高速電機 每臺鼓風機配有永磁同步(PMSM)高速直聯電機,，電動機的效率大于整個設計工況范圍內的最大負荷值的10%,。電機適合電源為3相380V/50Hz，絕緣等級為H級,，防護等級：IP55,，效率≥95%。
永磁同步高速直連電機(PMSM)配以高性能高速實時數字控制器構成的調速裝置,，系統控制簡單,，高效節能，轉速平穩,，噪音低,，是節能型綠色環保產品。
JKTC高速直連電機具有最優越的性能,，主要表現在調速方便(可無級調速),，調速范圍寬，低速性能好(啟動轉矩大),，運行平穩,，噪音低，效率高,。由于電動機的體積小,，結構簡單，效率高,、無轉子損耗,，所以目前已得到廣泛的應用。
其特點為：可以無級調速,，工作轉速范圍大,，壽命要大大高于傳統交流電機，而且噪音低,，可滿足各種運行模式下的轉速要
5,、空氣冷卻/冷媒內循環冷卻系統
電機配有獨立的冷卻系統，電機軸末端配有冷卻風扇,，電機殼體有獨立的冷卻風道,，自然風從電機尾端軸向進入冷卻風道從電機尾部徑向排出機箱外，從而將電機的熱量帶走達到冷卻電機的效果,。
完全無油冷卻系統-冷卻片材質使用了熱傳導性非常強的鋁合金(AL)采制-無附加的能源損耗及構造簡單無需為了維持室內溫度而安裝換氣/換風裝置直接把吸入的空氣直接排出外部,，與外部空氣相循環。
6、變頻調速系統
空氣懸浮離心鼓風機本身集成了就地控制變頻系統;不需要單獨設立變頻柜及操作柜,，風機房設立的主控制盤通過電腦CPU可以自動連續調整壓力,、流量、控制開啟,、問題報警等,，實現單臺、多臺同時聯動自動控制作業,。同時也可由遠程中央控制室控制,。且集成了變頻器及16位CPU控制器，可實現風機的低電流啟動,。
每臺鼓風機配有單獨的機體內就地控制面版,，控制面版包括起動、停車,、運行的控制及故障檢測,，并能在發生故障時停止空氣懸浮離心鼓風機?？刂泼姘孢€具有保證鼓風機正常運行的所有功能,。控制原理為失效安全操作方式,，即所有控制儀表在報警狀態下失效,，控制系統的設計使鼓風機在控制系統未通電或故障狀態下不能運行?？刂葡到y(tǒng)集中裝于一個機體內控制面板上,。
控制系統-PLC自動控制系統具有限制空氣懸浮離心鼓風機功率消耗的電流過載保護回路，及所有必須的如喘振和環流等的控制回路,。
控制面板-可靠防塵的觸摸式面板具有所需的符號和信號燈以顯示可調出口擴壓導葉和進口導葉的位置,、總運行時間、電流和緊急停機按鈕,。
低壓控制系統裝于保護等級為IP54的鋼制柜內，并提供與外部接線用的接線端子,。
7,、機體內制放空閥消音器
風機采用電磁閥聯動控制的低氣壓氣動放空閥，放空閥所要求的驅動氣壓≤0.3kgf/cm2,，可確保風機在斷電或非正常情況下安全停機無任何影響,，切美觀大方。放空閥的設計為：停機-安全,，失電-安全,。
放空閥通過彈性接管與鼓風機直接連接，以減少來自入口管路的壓力損失和噪音。過濾器和消音器為鋼制外殼,，內設消音材料,。方形或矩形的可更換過濾芯安裝在進風口處，用良好吸音材料制成的薄片狀結構制造的整體進口消音器,，安裝在空氣懸浮離心鼓風機進口與過濾器之間,，片狀內芯用以降低進口噪音。
8,、控制系統性能
機體內就地控制面板(LCP)
