1 項目背景
節能減排是環境保護重要措施。我國政府專門制定節能減排的綜合工作方案,，專門成立環保督察組奔赴各地進行宣傳、檢查和監督,。同時，為了積極引導企業開展節能環保工作,，國家還專門出臺針對購買節能環保設備相關稅負的減免政策,。低效率設備已經不符合時代的要求，高效率的節能環保設備是必然的發展趨勢,。
鼓風機作為通用供氣設備被普遍應用于各個行業中,。有關研究表明，在污水處理生產工藝中,，鼓風機的裝機容量是污水處理廠總裝機容量的25％～30％,，鼓風機運行成本占污水處理廠總費用支出的32%左右。鼓風機的重要性不言而喻,。同時,，鼓風機又是污水處理廠較具節能空間的裝備之一。大部分污水廠正在使用的還是傳統型羅茨或多級離心鼓風機,，其效率低下,。這類鼓風機工作范圍有限，生產中用氣負荷變化時,，其效率下降明顯,。因此，傳統鼓風機有巨大節能空間,。
隨著科技的發展,，新技術、新材料,、新工藝的出現，各類高效鼓風機相繼發明出現,。其中,，空氣懸浮高速離心鼓風機的節能優勢較為突出。氣懸浮鼓風機綜合運用了空氣懸浮軸承,、高效的永磁高速電機,、航空三元流離心葉輪、精確的矢量變頻驅動和自動控制等先進技術,，是傳統鼓風機的全新升級,，使得整體效率達到較優。與羅茨和多級離心鼓風機相比有20％～50％的效率提升,。
高效率的氣懸浮離心鼓風機的成熟應用,，為企業的節能改造提供了可靠的技術支撐,。
2 項目意義
社會意義：積極響應國家節能環保政策，履行企業的社會責任,；
發展需要：提高效率,、升級換代，企業自身發展的必然需求,；
經濟效益：節約能耗就是節約成本,，節約成本就是創造效益；
以人為本：降低維護量,、提高智能化,，體現企業以人為本的理念。
3 改造目標
通過將原有能耗較高,、效率較低的多級離心鼓風機替換為節能高效的新型空氣懸浮高速離心鼓風機,，實現：
提升鼓風機整機效率；
徹底改善目前氣量不足的現狀,；
降低故障率,，降低維護量；
現場噪音（設備1m距離處測量）≤80db,。
4 空氣懸浮鼓風機的優勢
空氣懸浮離心鼓風機具有高效空氣懸浮軸承,、永磁高速電機及變頻系統、航空三元流離心高精度葉輪,、變頻驅動與自動控制五大核心技術,。
空氣懸浮離心鼓風機，不需要齒輪箱增速及聯軸器,，由高速電機直接驅動,。而電機采用變頻器直接調速。鼓風機葉輪直接與電機相連,，軸被懸浮于空氣軸承中,。因?yàn)闆]有物理接觸點和齒輪增速系統，所以空氣懸浮鼓風機具有高效,、節能,、低噪音、運行可靠和長期無需維修保養的特點,。同時,，采用一體化緊湊型設計，集葉輪,、高速電機,、變頻器、空氣軸承及控制系統于一體,，提高了安裝,、操作的便利性,。
4.1 節能高效
空氣懸浮離心鼓風機使用了永磁同步電機直聯高效的三元流離心葉輪及空氣懸浮軸承技術，同時,，配以公司針對鼓風機專門研制的矢量控制變頻器和控制系統,，使該鼓風機的節能性能發揮到極致。鼓風機根據輸出的風量（可調范圍40-100%）自動調整轉速以減少電機功率,，保持設備高效運行,，較傳統鼓風機一般節能20%以上。
4.2 無振動,，低噪音
由于采用高速永磁同步直聯電機及空氣懸浮軸承技術,，沒有復雜的增速齒輪及油性軸承，鼓風機運行過程中高速旋轉的葉輪,、軸與電機間不直接接觸,，有效地避免了機械接觸和摩擦。因此,，除氣動噪聲外,，設備本身噪聲非常小。距機器１米處檢測噪音小于80dB（環境標準：85dB）,。若安裝消音器,，可進一步減小噪音。這是各種傳統鼓風機無法企及的,。由于鼓風機幾乎沒有振動,，故無需在地面上進行固定，直接擺放即可,，通過設備本身水平調節器,，簡單調節水平即可。
4.3 無潤滑油,，供風無污染
鼓風機采用了動壓空氣懸浮軸承技術,，運行過程中鼓風機葉輪與電機間無摩擦，不直接接觸,，系統不需要潤滑油系統,，具有零維護、零污染,、長期穩定運行的特點?？上螂娮?、醫藥、食品等特殊行業提供潔凈的空氣,?？諝廨S承能在溫度-180℃~600℃的大范圍中正常運行,，對于在高速高溫環境下運行的高速電機而言，油性軸承系統的所有弊端已成功解決,，無疑是較佳的選擇,。
4.4 運行穩定，基本免維護
沒有傳統鼓風機所必需齒輪箱及油性軸承,，所以不需要油路及水冷卻保養,，屬于基本免維護的產品。采用智能控制系統,，高速轉動的核心部件——葉輪采用航空鋁材,，這些技術保證了設備是無機械保養的，降低了用戶的維護成本,，日常運行過程中僅需要根據系統提示更換進風過濾棉,，單次更換時間僅需5分鐘?？諝鈶腋≥S承測試結果表明：該軸承的啟停次數可達40,000次以上,，使用壽命大于20年，確保了鼓風機運行的穩定性,。
4.5 運轉控制便利
可在HMI上對鼓風機轉數,、壓力、溫度,、流量等參數進行自檢,，通過超負荷控制和防喘振控制等實現無人值守工作。鼓風機可以根據吸入空氣的溫度和壓力變化調整轉數以實現流量自動調節,。我公司氣懸浮離心高速鼓風機也可以通過電腦遠程或手機App上控制其運行,。
4.6 重量輕、設備安裝空間小
空氣懸浮鼓風機設備重量輕（重量為同型號多級離心鼓風機的1/10）,，采用一體化設計,，設備尺寸小（僅為傳統鼓風機體積的1/2—1/3）,，安裝簡便,，無需地基，可直接擺放到抹平的地面上,。因此,，可以節省大量的土建、機械,、電氣等施工費用,。
4.7 性價比較好
在懸浮類的鼓風機中，還有一種磁懸浮鼓風機。磁懸浮技術發展的更早一些,，與磁懸浮鼓風機相比,，氣懸浮鼓風機的節能效果更好一些，但氣懸浮鼓風機的性價比更好,。磁懸浮軸承是需要耗能的,，且磁懸浮軸承發生故障的概率偏高，相應的維修成本也高,。
5 北京智拓博科技有限公司的優勢
北京智拓博科技有限公司,，擁有超過20年航空發動機設計及超精密加工技術積淀。自2010年起專注于研發生產空氣軸承及高速旋轉流體機械,，打造核心技術優勢,，多年來多次為航天科工、航天科技,、中航科技等大型軍工集團提供高品質空氣軸承解決方案,，產品涉及高精密衛星調試裝置、集成電路自動化生產線裝備,、某型戰斗機關鍵部件等重要方面,。
2013年起，北京智拓博科技有限公司綜合其空氣軸承,、高速永磁同步電機,、航空三元流離心葉輪、高速矢量控制變頻器,、云端智能控制系統5大核心優勢技術,，成功研制出第五代氣懸浮高速離心鼓風機系列產品，并取得完全自主知識產權,，一舉打破國外壟斷,，是一套具有劃時代意義的鼓風機產品，成功應用于污水處理,、氣體輸送,、脫硫脫硝、制藥發酵等高能耗領域,。
北京智拓博科技有限公司目前是國內唯一具有完全自主知識產權,、具備完全自主生產制造能力的生產廠家。技術和質量均處于行業領先地位,。其獨特優勢在于各個系統均為自主研發,，相互匹配性高，質量方面能夠完全自主把控,，能夠做到為客戶的量身定制,，確保安全可靠,。同時可以做到及時響應，服務到家,，讓用戶無后顧之憂。
6 多級離心鼓風機的改造方案
6.1 現狀調研

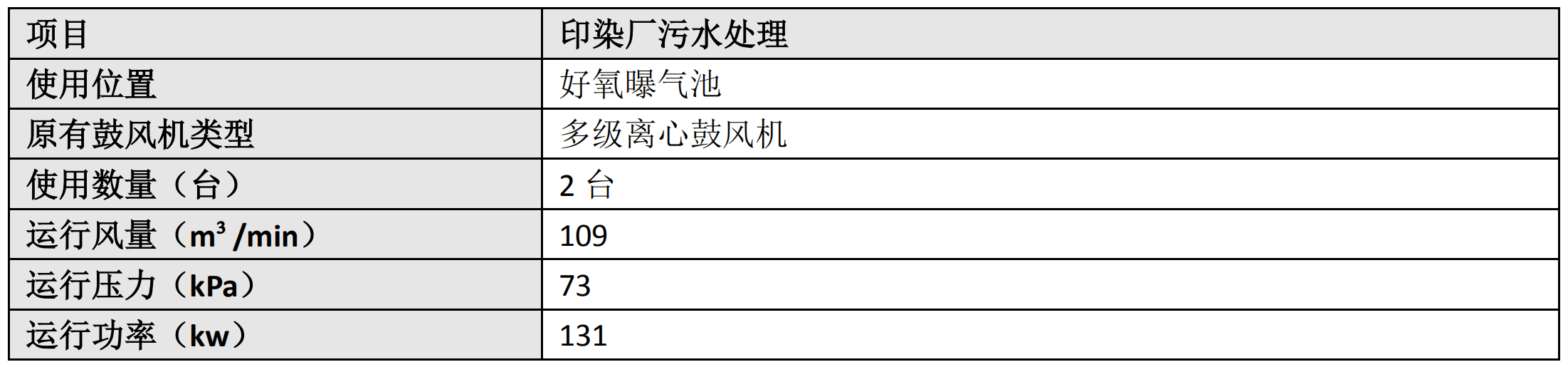

通過對污水處理廠的現場考察,，現有國產多級離心鼓風機的當前運行參數見下表,。該公司污水池水深7米。
這種多級離心鼓風機具有以下特點：
多級離心鼓風機效率較低,，噪聲較大,，送風帶油；
多級離心鼓風機屬于機械傳動,，振動大,，效率低下，能耗高,；
隨著使用年限增加,，有效率下降問題；
潤滑油脂容易泄漏,，造成現場環境污染和資源浪費,；
電機轉速恒定。如需調節風量,，需加裝變頻器調節轉速或增加進出口導葉,；
多級離心鼓風機故障率偏高。
建議更換為氣懸浮高速離心鼓風機,，以提高能效,、減少維護。
6.2 改造原則
穩定可靠原則：鼓風機是為生產服務,，用戶較關心的問題為是否能夠穩定可靠的運行,。
安全原則：在選型的時候需充分考慮各種工況需求，同時留有一定的裕度,。
因地制宜原則：需要根據實際情況,，盡量利用原有管道與場地，使得安裝工作量較小,，投入較小,。。
節能原則：在充分考慮以上原則的情況下,，選擇能耗較低,、性價比較高的方案。
6.3 技術分析

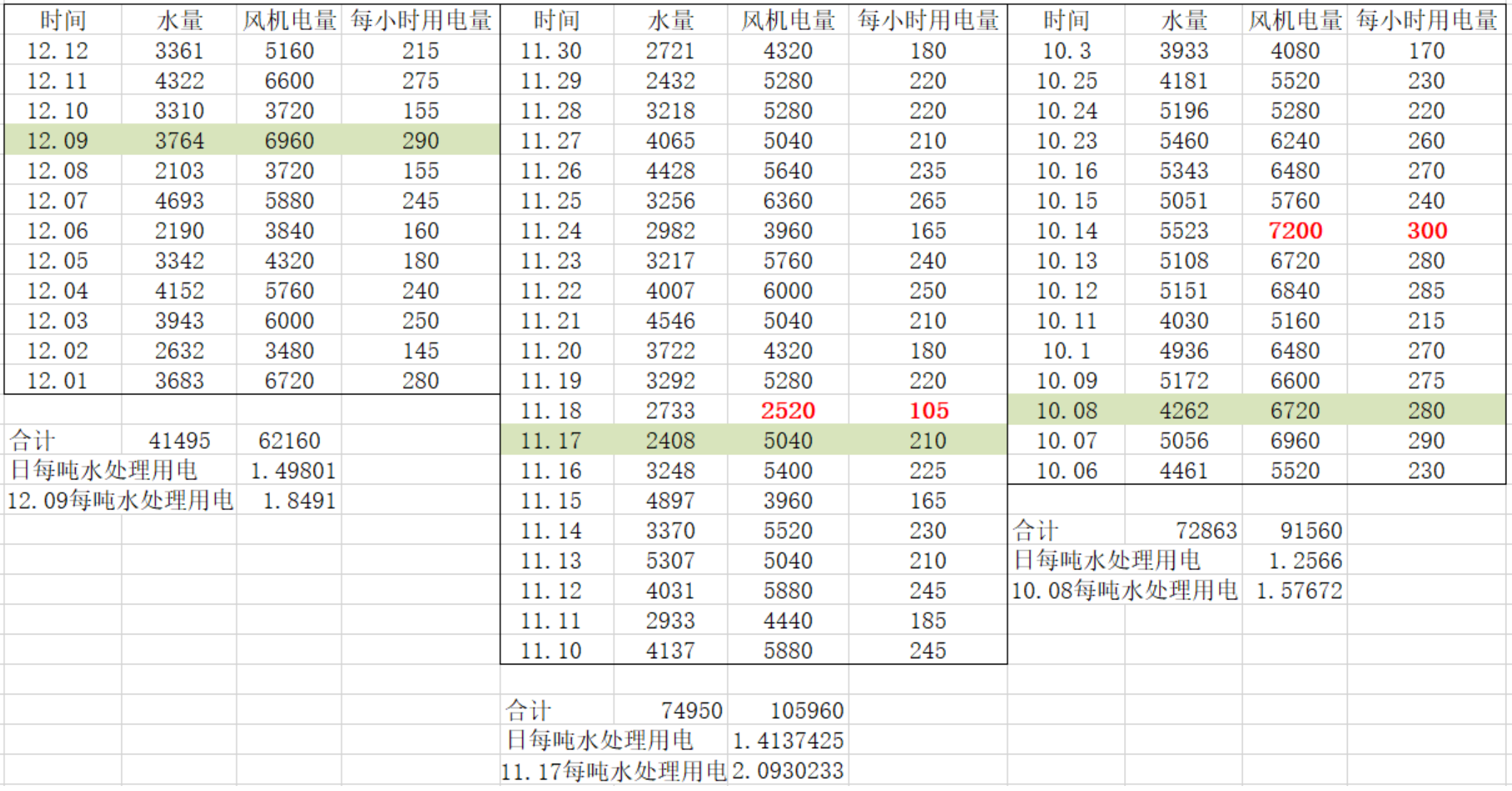

經過分析《***公司印染污水站用電數據表》,，近三個月平均日用電量,，最小日用電量2520度,，最大日用電量7200度。最小與最大用電量比率約35-100%,。
通過上表可計算多級離心鼓風機日最小運行功率105kw,，最大運行功率300kw，標綠部分為：當月處理單位體積水量耗電量最大日期的數據,?？傻媒Y(jié)論：兩臺風機運行時，運行功率兩臺均未在最佳節能點運行,，導致能耗浪費過大,。
我公司一臺B200-8氣懸浮離心鼓風機出口壓力為73kPa時，出氣量為145m3/ min,，功率200kW,。按照以往與多級離心鼓風機對比經驗，保守節能20%以上,，可滿足使用要求,。
B200-8氣懸浮離心鼓風機在73kPa情況下，功率范圍為130-220kW,流量調節范圍為50-100%,。目前,，兩個水池為兩個鼓風機分別供氣。如果工藝允許,，建議改造為兩池共用一臺鼓風機供氣方案,。這樣可以選用功率大，能效高的大功率氣懸浮鼓風機,?？紤]到曝氣頭有破損情況，建議盡快更換,，以提高節能率,。

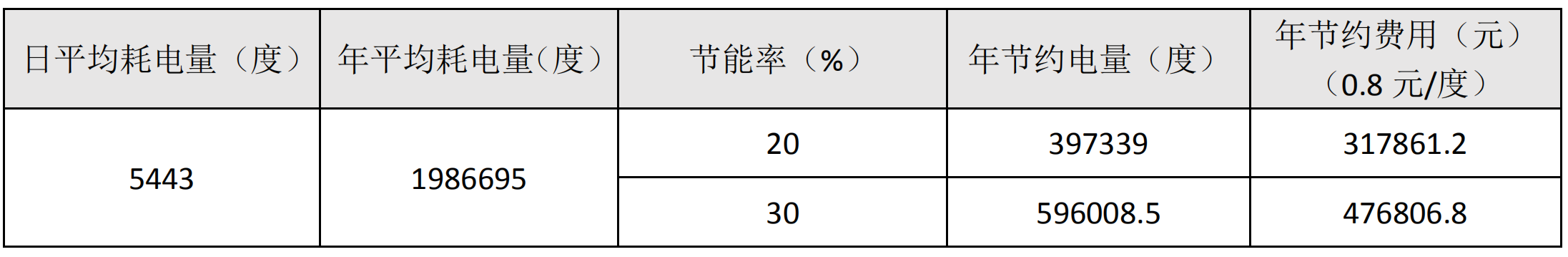

節能計算：

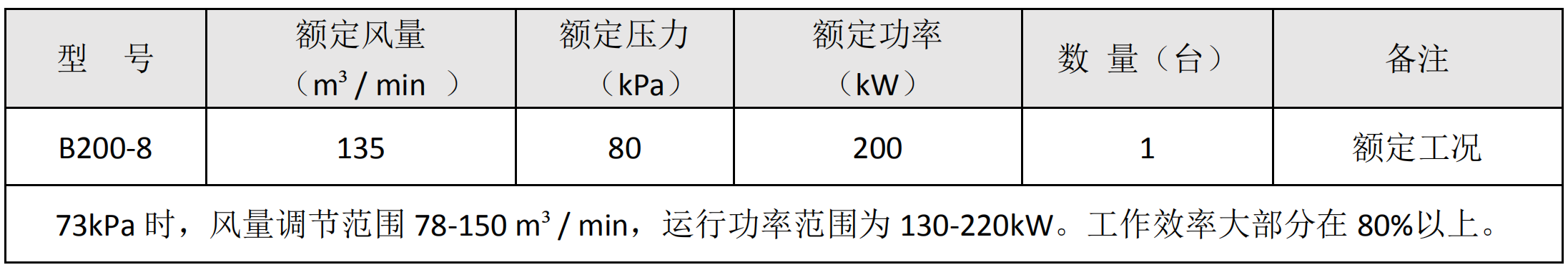

6.4 選型方案
根據調研情況，本方案提出如下改造選型方案：選用1臺氣懸浮離心鼓風機替代現有的2臺多級離心鼓風機,，原有兩臺多級離心鼓風機作為備用機,。
說明：
